Устройство и принцип работы роликового конвейера

Роликовые конвейеры — упаковочное оборудование для транспортировки грузов разных типов. Это неотъемлемая часть автоматизации упаковочных процессов на производстве. Устройство может быть стационарным или мобильным; в зависимости от модификации применяется на складах для транспортировки картонных ящиков, палет и других грузов.

Особенности

Роликовые конвейеры ускоряют транспортировку грузов и снижают риск повреждения товара, повышая рентабельность складской обработки. Это гравитационные механизмы (для неприводных моделей) или приводные системы — в зависимости от типа.

Устройство оборудования состоит из нескольких групп роликов с небольшим интервалом между ними и рамы, на которой закреплены вращающиеся элементы. В ленточных транспортёрах основную роль перемещения играет лента. Неподвижные оси закреплены и служат основанием для подшипников, задающих вращение роликов. Простота конструкции делает оборудование широко востребованным, а его работоспособность влияет на остальную упаковочную линию.

Конструкция роликовых конвейеров может отличаться в зависимости от модели и опций устройства.

Виды рольгангов

По функциональности и назначению роликовые транспортёры делятся на неприводные, приводные и поворотные.

• Неприводные роликовые конвейеры. Транспортируют штучные материалы, коробки и поддоны. Состоят из рамы и роликов; движение осуществляется под собственным весом груза за счёт гравитации.
• Приводные конвейеры. Оснащены двигателем и непрерывно транспортируют продукцию с заданной скоростью. Подходят для автоматической работы упаковочной линии.
• Поворотные конвейеры. Перемещают продукцию по дуговой траектории, которая может меняться под потребности производства. Имеют бортики для безопасности груза.

Разновидности рольгангов отличаются производительностью и уровнем автоматизации. SIAT предлагает несколько линеек:

• SIAT RG/ST. Жёсткие линейные конвейеры с низкопрофильной рамой и регулируемыми ножками. Ролик Ø32 мм; рама настраивается по рабочей высоте.

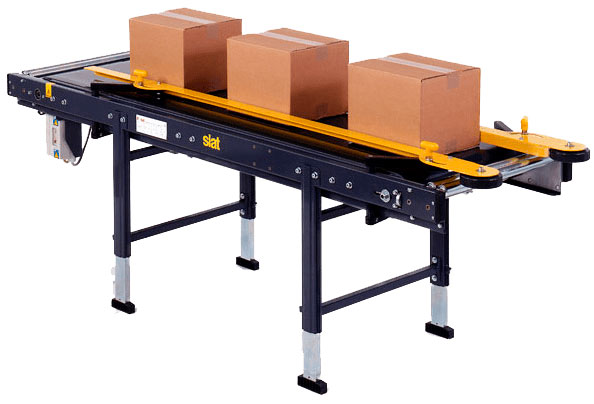

• SIAT CT/ST. Моторизованные ленточные конвейеры, в том числе в изогнутом исполнении. Доступны разной длины и наклона.
• SIAT GTL/GTR/LE. Расширяемые конвейеры разной ширины и длины. Раздвижные конвейеры с пластиковыми колёсами и металлическими роликами для заклейщиков и формовщиков коробов; регулируются ножками с роликами разной высоты.

Принцип работы

Принцип работы зависит от вида конвейера. Приводные роликовые транспортёры приводятся в движение двигателями, неприводные — гравитацией. Оба типа доставляют продукт между процессами упаковки. Встроенная фрикционная муфта останавливает движение на рабочей зоне. Для транспортировки больших грузов всё чаще используются ремни — они выдерживают значительные нагрузки.

Преимущества

• Неприводные устройства. Бюджетный вариант для небольших объёмов выпуска. Простые в эксплуатации и не требуют дорогостоящего обслуживания.
• Приводные механизмы. Подходят крупным производствам, где необходимо высокопродуктивное оборудование для быстрой и качественной упаковки.
• Поворотные рольганги. Незаменимы, когда упаковочная линия выстраивается с препятствиями в виде сооружений и других устройств. Гибкие и быстро адаптируются под новые условия, создают связки между несколькими устройствами.

Схему размещения и подключения роликового конвейера можно уточнить у специалиста.
